Dalam dunia industri perpipaan, flange adalah salah satu komponen yang sangat penting. Flange digunakan untuk menghubungkan pipa satu dengan yang lain, atau menghubungkan pipa dengan komponen lainnya seperti katup, pompa, atau peralatan lainnya.
Nah, terdapat berbagai industri manufaktur yang menggunakan jenis flange yang dalam yang perlu Anda ketahui. Jadi, yuk simak artikel ini sampai selesai!
Baca juga: Check Valve: Simak Pengertian hingga Cara Kerjanya di Sini, Yuk!
Apa itu Flange?
Flange adalah suatu alat yang penting dalam sistem perpipaan. Lalu, apa fungsi dari alat ini? Fungsinya yaitu menghubungkan atau menyambungkan antara dua pipa dengan valve atau perangkat lainnya menjadi suatu komponen utuh. Nggak cuma itu, flange juga bisa memudahkan penambahan jalur air dan gas ke tempat lain tanpa harus memotong pipa. Ini juga akan membantu mencegah kebocoran air atau gas dalam sistem perpipaan.
Karena berbagai keunggulan fungsi dalam aplikasinya, penggunaan flange ada di berbagai sektor industri manufaktur dan konstruksi.
Sebagai contoh, flange biasanya digunakan untuk membuat sambungan permanen antara pipa dengan pipa, pipa dengan valve, dan lainnya. Nah, dengan menggunakan flange maka akan mempermudah Anda dalam instalasi komponen perpipaan, bukan?
Jenis-jenis Flange
Terdapat enam jenis flange yang biasanya dimiliki oleh berbagai industri. Menurut ANSI (American National Standards Institute) berikut ini merupakan jenis-jenis flange:
1. Weld Neck Flange/Welding Neck Flange
Welding Neck adalah jenis flange yang memiliki leher panjang yang dilas ke pipa. Jenis flange ini digunakan pada sistem perpipaan yang membutuhkan kekuatan tinggi dan sering terpapar tekanan dan suhu tinggi. Keunggulan utama Welding Neck adalah kemampuannya untuk menahan tekanan yang tinggi terhadap getaran. Proses pemasangan flange ini melibatkan pengelasan penuh di sekeliling leher flange ke pipa, memberikan koneksi yang sangat kuat dan tahan lama.
Keunggulan Welding Neck Flange:
- Kekuatan tinggi: Mampu menahan tekanan tinggi.
- Ketahanan terhadap getaran: Ideal untuk lingkungan yang sering mengalami getaran.
- Pemasangan yang kuat: Pengelasan penuh memberikan kekuatan tambahan.
2. Flange Slip On

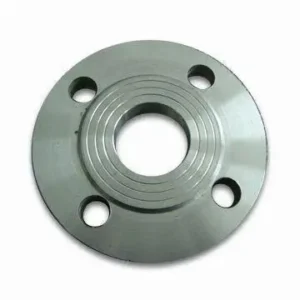

Flange slip on adalah jenis flange yang dipasang dengan cara memasukkan pipa melalui flange dan kemudian dilas di bagian dalam dan luar flange. Alat ini biasanya lebih murah dan lebih mudah dipasang dibandingkan dengan welding neck. Namun, kekuatannya tidak sebanding dengan welding neck karena sambungan las yang tidak penuh.
Keunggulan Slip On
- Biaya rendah: Lebih ekonomis.
- Kemudahan pemasangan: Pemasangan yang mudah.
- Fleksibilitas: Pengaplikasian di berbagai industri.
3. Blind Flange
Blind flange digunakan untuk menutup ujung pipa atau pembukaan sistem perpipaan. Jenis flange ini tidak memiliki lubang tengah dan digunakan untuk menghentikan aliran di ujung pipa. Flange ini sangat berguna dalam sistem perpipaan yang memerlukan pemeliharaan atau perbaikan, karena dapat dengan mudah dilepas dan dipasang kembali.
Keunggulan Blind Flange
- Penutupan sempurna: Menyediakan penutupan yang aman dan rapat.
- Pemeliharaan mudah: Pelepasan dan pemasangan yang mudah.
- Fleksibilitas: Penggunaan ke hampir semua jenis pipa.
4. Socket Weld Flange
Socket weld adalah jenis flange yang digunakan dengan memasukkan pipa ke dalam socket pada flange dan kemudian mengelasnya. Flange ini sering digunakan untuk pipa dengan diameter kecil dan tekanan tinggi. Keunggulan socket weld adalah kemampuannya untuk menyediakan koneksi yang kuat dan tahan lama.
Keunggulan Socket Weld
- Koneksi kuat: Menyediakan sambungan yang kuat dan tahan lama.
- Kemudahan pemasangan: Pemasangan yang relatif mudah dengan pengelasan soket.
- Ideal untuk diameter kecil: Cocok untuk pipa dengan diameter kecil dan tekanan tinggi.
5. Threaded Flange
Threaded flange adalah jenis flange yang memiliki ulir di bagian dalamnya dan dihubungkan ke pipa dengan cara diputar ke ulir pipa. Flange ini sangat ideal untuk sistem perpipaan yang tidak memerlukan pengelasan, sehingga cocok untuk lingkungan yang mudah terbakar atau meledak.
Keunggulan Threaded Flange
- Tidak memerlukan pengelasan: Ideal untuk aplikasi yang tidak memungkinkan pengelasan.
- Pemasangan cepat: Proses pemasangan yang cepat dan mudah.
- Fleksibilitas: Dapat digunakan dengan berbagai jenis pipa berulir.
6. Flange Lap Joint
Flange lap joint digunakan dengan stub end dan memungkinkan flange untuk berputar bebas di sekitar pipa. Jenis flange ini biasanya digunakan dalam sistem perpipaan yang memerlukan pembongkaran sering untuk inspeksi atau pemeliharaan. Flange lap joint juga memungkinkan penyesuaian yang mudah dengan menghindari masalah keselarasan.
Keunggulan Flange Lap Joint
- Penyesuaian mudah: Memungkinkan penyesuaian yang mudah untuk keselarasan pipa.
- Ideal untuk pembongkaran sering: Cocok untuk sistem yang memerlukan pembongkaran dan pemasangan ulang yang sering.
- Biaya ekonomis: Relatif lebih murah karena flange tidak membutuhkan ketepatan tinggi.
Dengan memahami berbagai jenis flange pipa yang tersedia, Anda dapat memilih jenis flange yang tepat untuk kebutuhan spesifik sistem perpipaan Anda. Setiap jenis flange memiliki kelebihan dan aplikasi khusus yang berbeda, sehingga penting untuk mempertimbangkan faktor-faktor seperti tekanan, suhu, dan frekuensi pemeliharaan dalam memilih flange yang sesuai.
Flange Terbuat dari Bahan Apa?
Flange biasanya terbuat dari bahan baku seperti baja ringan/karbon, stainless steel, besi ulet, dan aluminium. Selain itu, bahan plastik juga dapat menjadi bahan baku dalam pembuatan flange.
Cara Memilih Flange yang Tepat
Memilih flange yang tepat sangat penting untuk memastikan sistem perpipaan berfungsi dengan optimal dan aman. Berikut adalah beberapa faktor yang perlu dipertimbangkan dalam memilih flange yang tepat:
1. Tekanan dan Suhu Operasional
Setiap jenis flange memiliki spesifikasi tertentu mengenai tekanan dan suhu operasionalnya. Pastikan flange yang dipilih mampu menahan tekanan dan suhu yang dihasilkan oleh sistem perpipaan Anda. Welding neck, misalnya, sangat cocok untuk aplikasi dengan tekanan dan suhu tinggi, sedangkan flange slip on lebih cocok untuk tekanan yang lebih rendah.
2. Material Flange
Flange tersedia dalam berbagai material seperti baja karbon, baja tahan karat, dan paduan khusus. Pilih material yang sesuai dengan sifat kimia dan fisik cairan atau gas yang akan mengalir melalui pipa. Material flange juga harus kompatibel dengan pipa dan komponen lainnya dalam sistem perpipaan.
3. Ukuran dan Dimensi
Pastikan memilih flange yang memiliki ukuran dan dimensi yang sesuai dengan pipa dan komponen lainnya. Ukuran flange biasanya dalam diameter nominal pipa (DN) dan tekanan nominal (PN). Ketepatan ukuran sangat penting untuk memastikan pemasangan yang sempurna dan menghindari kebocoran.
4. Tipe Sambungan
Cobalah pertimbangkan tipe sambungan yang Anda perlukan. Apakah sambungan las, ulir, atau soket? Pilih flange yang memiliki tipe sambungan yang sesuai dengan kebutuhan sistem perpipaan. Misalnya, flange ulir lebih cocok untuk sistem yang tidak memerlukan pengelasan, sedangkan welding neck memberikan sambungan yang sangat kuat dan tahan lama.
5. Frekuensi Pemeliharaan
Jika sistem perpipaan memerlukan pemeliharaan atau inspeksi berkala, pilih flange yang memungkinkan pembongkaran dan pemasangan ulang dengan mudah. Flange lap joint adalah pilihan yang baik untuk aplikasi yang memerlukan pembongkaran sering, karena flange ini memungkinkan penyesuaian yang mudah tanpa harus mengganggu keselarasan pipa.
6. Lingkungan Operasional
Saat menggunakan flange, sebaiknya Anda juga perlu untuk pertimbangkan kondisi lingkungan. Lingkungan yang korosif, misalnya, memerlukan flange yang terbuat dari material tahan karat atau dilapisi dengan pelindung khusus.
Pastikan flange yang dipilih dapat bertahan dalam kondisi lingkungan yang spesifik untuk memastikan umur panjang dan keandalan sistem perpipaan.
7. Standar dan Sertifikasi
Saat memilih flange, pastikan memenuhi standar dan sertifikasi industri yang relevan. Flange yang memenuhi standar internasional seperti ASME, ANSI, dan DIN menjamin kualitas dan kinerja yang optimal. Memilih flange yang sesuai dengan standar ini juga memastikan kompatibilitas dengan komponen lain dalam sistem perpipaan.
Kesimpulan
Memahami dan memilih jenis flange yang tepat sangat penting untuk keberhasilan dan keamanan sistem perpipaan. Dengan mempertimbangkan faktor-faktor seperti tekanan, suhu, material, ukuran, tipe sambungan, frekuensi pemeliharaan, dan lingkungan operasional, Anda dapat memastikan bahwa sistem perpipaan Anda berfungsi dengan efisien dan aman.
Setiap jenis flange memiliki kelebihan dan kekurangannya sendiri, sehingga penting untuk melakukan analisis yang teliti sebelum membuat keputusan. Welding Neck menawarkan kekuatan tinggi dan ketahanan terhadap getaran, sementara flange slip on lebih ekonomis dan mudah dipasang. Blind flange berguna untuk penutupan ujung pipa, dan flange soket las cocok untuk pipa dengan diameter kecil dan tekanan tinggi. Flange ulir ideal untuk aplikasi tanpa pengelasan, dan flange lap joint memungkinkan penyesuaian yang mudah dan pembongkaran sering.
Dengan pengetahuan yang tepat dan pertimbangan yang matang, Anda dapat memilih flange yang paling sesuai dengan kebutuhan spesifik sistem perpipaan Anda, memastikan kinerja yang optimal dan umur panjang.
