Apa itu Gate Valve? – Pada dunia perpipaan, atau proyek konstruksi, fabrikasi, mekanikal, tentunya Anda semua sudah mengenal yang namanya valve. Salah satu jenis valve pipa yang banyak digunakan pada sistem piping yaitu Gate Valve.
Apa itu Gate Valve?
Gate Valve merupakan jenis atau tipe valve pada sistem instalasi perpipaan yang punya fungsi untuk menghentikan dan meneruskan aliran (flow), jadi tidak akan cocok kalau dipasang untuk mengontrol debit aliran.
Pada valve jenis ini, untuk mencegah aliran cairan (liquid), valve ini menggunakan lempengan (stopper) yang bergerak secara naik dan turun.
Pemasangan dan Cara Kerja
Cara pemasangan jenis Valve ini secara prinsipnya sederhana, dengan menggunakan 2 konektor berulir (threaded) atau menggunakan 2 flange pipa yang disambungkan ke sistem pipa.

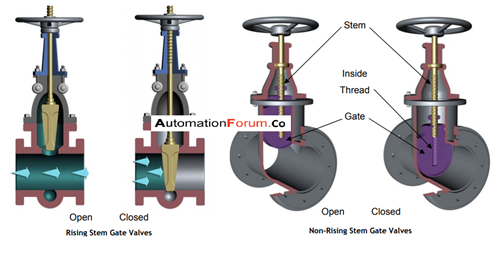

Sedangkan cara kerja Gate Valve, jika pegangan (handle) diputar, bagian bonnet bergerak naik ke atas konektor dengan area stopping wedge merubah dengan memaksa gerakan menjadi naik dan turun. Handle yang menaikkan dan menurunkan stopper menempati ruang bonnet.
Saat handle diputar, maka stopper bergerak di dalam valve pipa. Stopper masuk kedalam ruang dimana cairan melewatinya. Pada posisi buka atau tutup, valve jenis ini bisa dikenali berdasarkan tinggi rendahnya handle (pegangan). Jika posisi handle rendah berarti valve dalan kondisi terbuka, dan jika handle tinggi maka valve dalam kondisi tertutup.
Casing valve yang sedikit lebih lebar dari pipa yang tersambung memungkinkan stopper menutupi ruang aliran dan membuatnya benar-benar tertutup.
Fungsi Gate
Dalam banyak hal, jenis valve ini memang didesain dan difungsikan agar bisa membuka dan menutup aliran dengan cara tertutup rapat dan terbuka penuh. Jadi sekali lagi gate tidak cocok untuk mengatur debit aliran karena kurang akurat dalam hal mengontrol jumlah aliran.
Gate jika dalam posisi tertutup sebagian bisa meningkatkan tekanan dalam suatu sistem dan kemungkinan berakibat getaran yang tak terduga dalam cairan.
Baca juga :
Jenis-Jenis Valve dan Fungsinya
Perbedaan dari Valve Ball, Valve Globe dan Valve Gate
Pemakaian Gate
Valve jenis ini sering dipasang pada instalasi dengan temperatur dan tekanan tinggi misalnya dalam sistem instalasi :
• Pertambangan
• Pembangkit Listrik
• Pengolahan Air
• Aplikasi lepas pantai
Itulah sedikit pembahasan mengenai apa itu Gate Valve, penjelasan fungsi dan cara kerjanya. Jangan lupa bagikan artikel ini jika dirasa bermanfaat untuk orang yang memang sedang belajar sistem perpipaan.
