Dalam sebuah instalasi skala industri maupun komersial, jalur pipa tidak akan selalu lurus memanjang. Akan ada titik di mana pipa harus bercabang, mengalami perubahan ukuran diameter, atau justru ditutup secara permanen pada ujung jalurnya.
Di sinilah peran utama dari fitting. Secara mendasar, fitting pipa adalah komponen mekanikal yang berfungsi untuk menyambung satu batang pipa dengan batang pipa lainnya untuk mengatur aliran fluida di dalamnya.
Fitting Elbow Untuk Apa?
Dari beraneka ragam jenis fitting yang tersedia di pasaran, elbow (yang secara harfiah berarti siku) adalah salah satu komponen yang paling krusial dan paling banyak digunakan. Lalu, fiting elbow untuk apa?
Fungsi utamanya sangat spesifik, yakni untuk membelokkan atau mengubah arah aliran fluida dalam sudut tertentu. Seringkali, kontur tanah, struktur bangunan, atau tata letak mesin pabrik memaksa jalur perpipaan untuk berbelok arah. Komponen ini memungkinkan sistem perpipaan bermanuver dan beradaptasi dengan ketersediaan ruang tanpa harus mengorbankan kelancaran maupun tekanan aliran cairan di dalamnya.
Mengapa Memilih Stainless Steel 304?
Material baja tahan karat seri 304 merupakan standar industri yang sangat populer. Kandungan kromium dan nikel di dalamnya memberikan perlindungan korosi yang sangat baik terhadap air, udara lembab, dan berbagai cairan kimia ringan. Penggunaan komponen berbahan 304 sangat direkomendasikan untuk industri pengolahan makanan, fasilitas medis, hingga instalasi pengolahan air bersih karena permukaannya yang sangat higienis dan mudah dibersihkan.

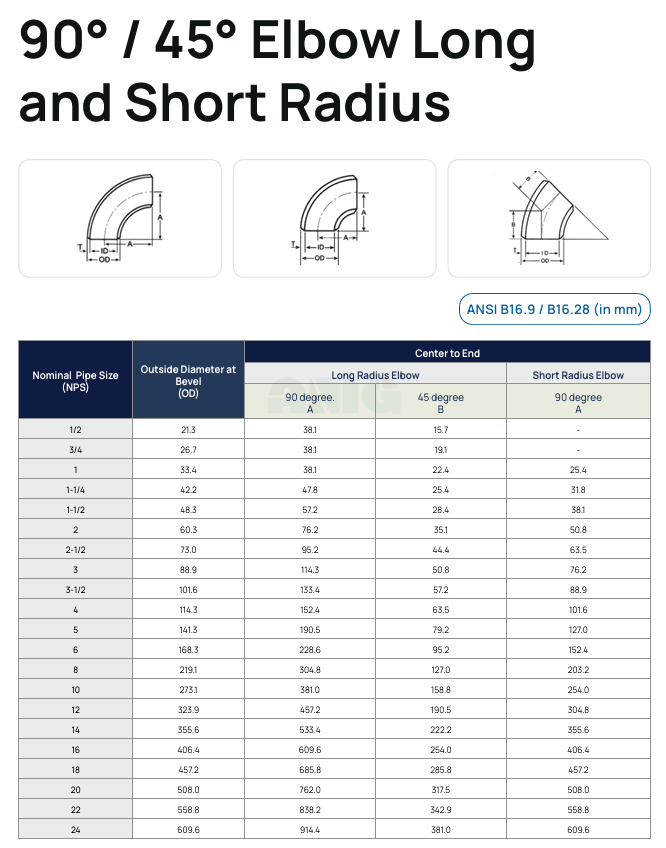

Buttweld Fitting: 90° dan 45° Elbow
Salah satu metode penyambungan yang paling permanen dan kokoh adalah menggunakan buttweld fitting. Komponen ini disambung dengan cara dilas langsung pada ujung pipa utama, sehingga menciptakan jalur fluida yang sangat mulus tanpa risiko kebocoran di sela sela area sambungan.
Berdasarkan standar ANSI B16.9 atau B16.28, varian buttweld umumnya tersedia dalam dua sudut utama yang paling sering dipakai, yaitu 90 derajat dan 45 derajat. Selain sudut belokan, Anda juga harus memperhatikan spesifikasi ukuran radius kelokannya:
A. Long Radius (LR)
Jenis ini memiliki profil kelokan yang lebih landai. Jarak dari pusat kelokan ke ujung fitting (Center to End) dibuat lebih panjang, sehingga aliran fluida menjadi jauh lebih lancar dan meminimalkan terjadinya turbulensi maupun penurunan tekanan (pressure drop). Sebagai gambaran dimensi, untuk pipa berukuran nominal 2 inci, elbow 90 derajat tipe Long Radius memiliki jarak Center to End sebesar 76.2 mm.
B. Short Radius (SR)
Memiliki kelokan yang jauh lebih tajam dan ringkas, dan tipe ini umumnya hanya tersedia secara standar untuk sudut 90 derajat. Penggunaannya sangat cocok untuk area instalasi yang sangat sempit di mana ruang menjadi kendala utama. Untuk ukuran 2 inci tipe ini, jarak Center to End yang dimilikinya hanya sebesar 50.8 mm.

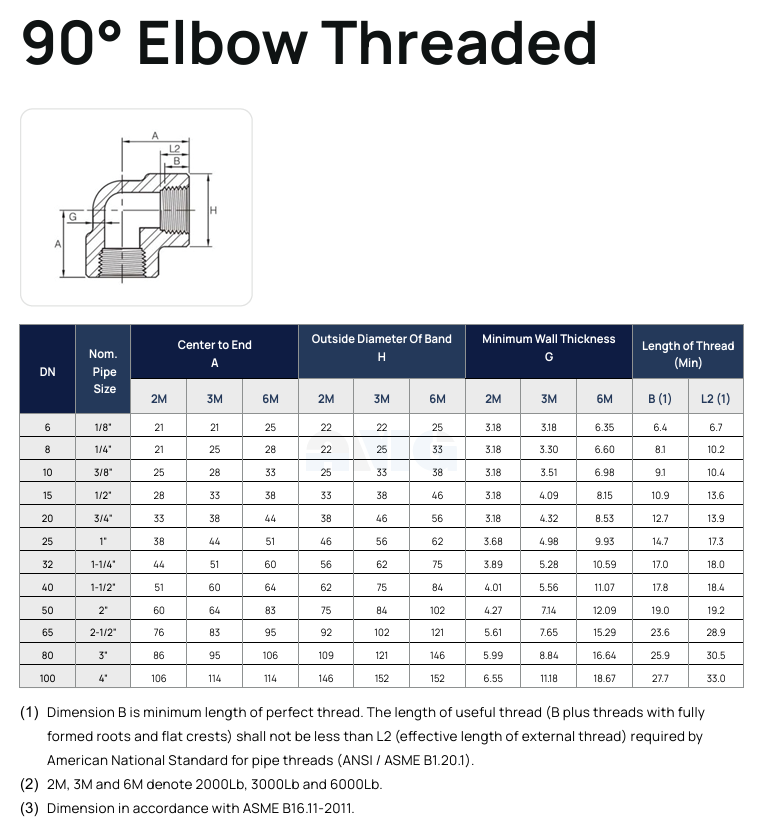

Forged Fitting: 90° Elbow Threaded
Jika buttweld diandalkan untuk sambungan las permanen pada sistem berukuran besar, maka untuk jalur pipa berukuran lebih kecil (umumnya di bawah 4 inci) yang sering membutuhkan perawatan atau bongkar pasang, Anda bisa menggunakan forged fitting tipe threaded (ulir).
Tipe ulir dengan sudut 90 derajat ini diproduksi melalui proses penempaan logam (forged), menghasilkan struktur baja yang sangat padat. Standar dimensi yang digunakan biasanya merujuk pada regulasi ASME B16.11. Komponen ini dirancang untuk menahan spesifikasi tekanan yang sangat ekstrem dan diklasifikasikan dalam beberapa kelas berat, di antaranya:
| Kelas 2000Lb (2M) | Menjadi standar dasar untuk menahan tekanan tinggi. |
| Kelas 3000Lb (3M) | Standar menengah untuk aplikasi operasional industrial yang lebih berat. Sebagai referensi perhitungan, varian ulir 90 derajat berukuran 2 inci kelas 3M memiliki jarak Center to End sebesar 64 mm dan menuntut ketebalan dinding minimum 7.14 mm. |
| Kelas 6000Lb (6M) | Ini adalah standar untuk menahan tekanan paling ekstrem. Pada ukuran pipa 2 inci, komponen kelas 6M dituntut untuk memiliki ketebalan dinding minimum yang jauh lebih besar, yaitu 12.09 mm, dengan bentang jarak Center to End mencapai 83 mm guna memastikan keamanan struktural secara maksimal. |
Solusi Pengadaan Fitting Pipa Anda
Memahami perbedaan fungsional antara sistem las dan sistem ulir adalah kunci mutlak untuk menghindari kesalahan spesifikasi material di lapangan. Setelah menentukan ukuran serta radius belokan yang proyek Anda butuhkan, langkah terpenting berikutnya adalah menemukan penyuplai logistik yang mampu menjamin keaslian barang tersebut.
